什么是半导体CVD设备以及它的多重防护

更新时间：2025-11-18 点击次数：185

　　在芯片制造的微观世界里，化学气相沉积（CVD）设备堪称一位精准的"镀膜魔法师"——通过气相化学反应，在硅片表面生长出仅有几纳米厚的功能薄膜。这项诞生于实验室的技术，如今已成为半导体、光伏乃至LED产业的核心支柱。

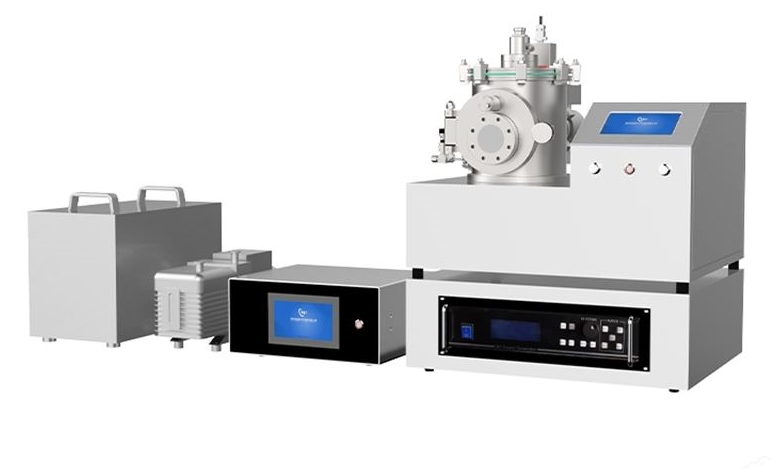

半导体CVD设备

　　现代CVD设备已发展出多元技术路线：等离子体增强CVD（PECVD）利用射频能量激发反应气体，在低温下实现高质量薄膜沉积，特别适用于柔性电子和先进封装；低压CVD（LPCVD）则在接近真空的环境中制造高纯度材料，是逻辑芯片介电层的优选方案；而金属有机CVD（MOCVD）更是第三代半导体（如GaN、SiC）外延生长的关键装备。

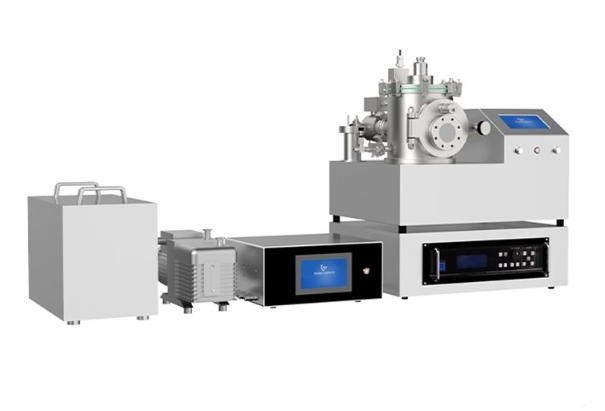

半导体CVD设备

　　CVD设备使用的硅烷遇空气会自燃，磷化氢剧毒且无色无味，三氟化氮（NF₃）等强温室气体若泄漏将造成双重危害。

　　现代CVD系统配备多重防护：

　　1、智能监测网络：每50平方米部署激光光谱分析仪，实现ppb级气体泄漏实时监控，0.5秒内启动新风系统强制换气；

　　2、本质安全设计：采用双阀冗余气体输送系统，主阀故障时备用阀0.3秒内响应切断；反应腔体配置重力导向喷淋头，使有毒气体捕集效率提升至99.7%；

　　3、人员防护体系：强制穿戴抗腐蚀特种防护服和供气式呼吸系统，在10ppm以上浓度区域启用生命支持装置。

　　在半导体产业向3nm甚至更先进制程迈进的今天，CVD设备的安全性已成为制约技术突破的关键要素。唯有将技术创新与风险防控深度融合，才能让这把"镀膜利剑"在微观世界中安全而精准地开疆拓土。
