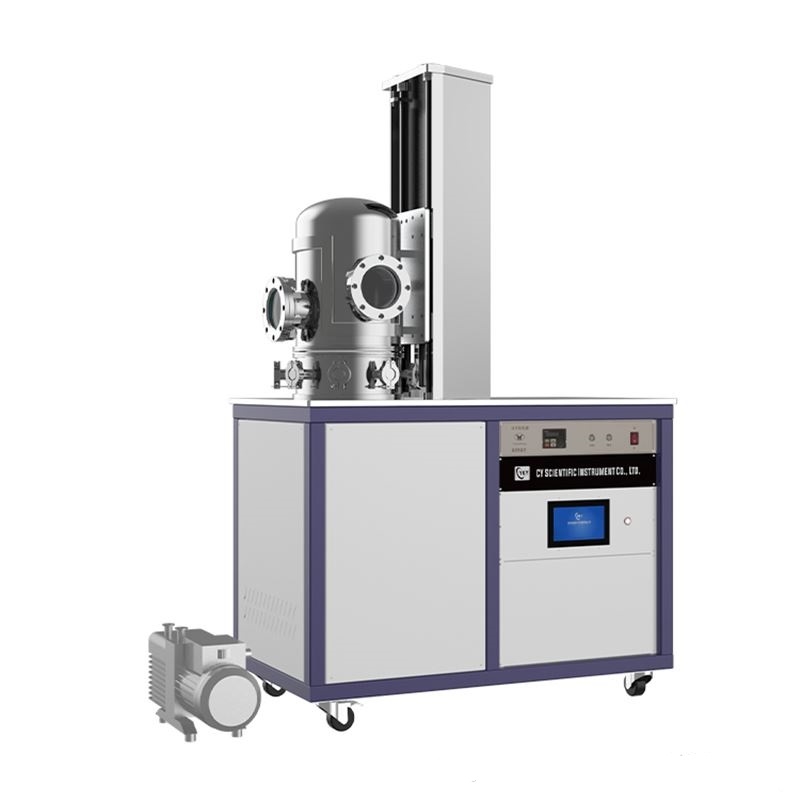

真空磁控溅射镀膜机是基于“磁控溅射技术”的高d薄膜制备设备，通过在真空环境中利用磁场束缚电子、加速离子轰击靶材，使靶材原子/分子脱离并沉积在基材表面，形成均匀、致密的功能薄膜，广泛应用于电子、光学、装饰、新能源等领域，是现代工业薄膜制备的核心装备之一。
其核心工作原理围绕“真空+磁控”展开：设备先通过真空泵组将镀膜腔抽至10⁻³-10⁻⁵Pa的高真空环境，排除空气杂质对膜层的影响；随后向腔体内通入氩气等惰性气体，在磁控靶（镀膜材料，如金属、陶瓷、合金等）与基材之间施加高压，使惰性气体电离为等离子体；磁场会束缚电子做螺旋运动，延长其与气体原子的碰撞时间，提升电离效率，同时避免电子直接轰击基材导致温度过高；最终，高能离子轰击靶材表面，使靶材粒子“溅射”出来，沿直线运动并均匀沉积在基材（如玻璃、金属、塑料等）表面，形成目标薄膜。
一、光学领域
光学薄膜制备
反射镜与增透膜：在望远镜、显微镜、激光器等光学元件表面沉积高反射率金属膜（如铝、银）或增透膜（如氟化镁、二氧化硅），提升光透过率或反射效率。
滤光片：通过精确控制多层膜厚度，实现特定波段光的透过或截止，广泛应用于光谱分析、摄影滤镜、光通信等领域。
分光镜：在光学仪器中分离不同波长的光，如天文望远镜中的分光元件。
透明导电膜
ITO薄膜：在玻璃或塑料基底上沉积氧化铟锡（ITO），用于触摸屏、液晶显示器（LCD）、太阳能电池等，兼具高透光率和导电性。
其他透明导电氧化物（TCO）：如掺铝氧化锌（AZO），用于低成本柔性电子器件。
二、半导体与微电子领域
集成电路制造
金属互连层：沉积铝、铜等金属薄膜，形成芯片内部的导电线路。
阻挡层与扩散层：如钛、钽及其氮化物，防止金属原子向硅基底扩散，提高器件可靠性。
硬掩模：用于光刻工艺中的图案转移，提升刻蚀精度。
存储器件
磁性薄膜：在硬盘驱动器（HDD）中沉积钴基合金等磁性材料，实现数据存储。
相变存储器（PCRAM）：沉积硫系化合物薄膜，通过晶态与非晶态切换存储数据。
传感器与MEMS
压力传感器：在硅基底上沉积压阻材料（如多晶硅），通过电阻变化检测压力。
微机电系统（MEMS）：沉积功能薄膜（如金属、绝缘层）构建微型机械结构，用于加速度计、陀螺仪等。
三、显示技术领域
平板显示
薄膜晶体管（TFT）：在液晶显示器（LCD）中沉积非晶硅或多晶硅薄膜，形成驱动像素的开关元件。
有机发光二极管（OLED）：沉积金属电极（如铝、银）和有机功能层，实现自发光显示。
量子点显示（QLED）：沉积量子点薄膜，提升色域和亮度。
柔性显示
透明导电电极：在聚酰亚胺（PI）等柔性基底上沉积ITO或银纳米线，用于可折叠屏幕。
封装层：沉积无机薄膜（如氧化铝、氮化硅），隔绝水氧，延长器件寿命。
四、装饰与功能涂层领域
建筑玻璃
低辐射（Low-E）玻璃：沉积银或氧化锡薄膜，减少红外线透过，降低建筑能耗。
阳光控制玻璃：沉积金属或金属氧化物薄膜，调节可见光和太阳辐射的透过率。
汽车玻璃
防紫外线涂层：沉积氧化钛或氧化锌薄膜，保护车内人员免受紫外线伤害。
加热玻璃：沉积透明导电薄膜，通过电流加热除雾除霜。
金属表面装饰
仿金、仿银涂层：在钟表、首饰等表面沉积金属薄膜，替代昂贵的贵金属材料。
彩色涂层：通过干涉效应沉积多层薄膜，实现金属表面的彩虹色或黑色效果。
五、能源领域
太阳能电池
硅基太阳能电池：沉积氮化硅或氧化铝薄膜，作为减反射层和表面钝化层，提升光电转换效率。
薄膜太阳能电池：沉积铜铟镓硒（CIGS）或碲化镉（CdTe）薄膜，实现轻量化、柔性化光伏器件。
钙钛矿太阳能电池：沉积空穴传输层或电子传输层，优化电荷传输性能。
燃料电池
质子交换膜燃料电池（PEMFC）：沉积铂或铂合金催化剂薄膜，加速氢氧反应。
固体氧化物燃料电池（SOFC）：沉积钇稳定氧化锆（YSZ）电解质薄膜，降低工作温度。
六、生物医学领域
生物传感器
葡萄糖传感器：沉积酶敏感薄膜（如葡萄糖氧化酶），通过电化学信号检测血糖浓度。
免疫传感器：沉积抗体或抗原薄膜，实现特异性生物分子检测。
医疗器械涂层
抗菌涂层：沉积银或铜薄膜，抑制细菌生长，用于手术器械、植入物等。
生物相容性涂层：沉积钛或钛氧化物薄膜，改善金属植入物与人体组织的相容性。
七、其他领域
包装材料
食品包装：沉积氧化硅或氧化铝薄膜，作为阻隔层，延长食品保质期。
药品包装：沉积高阻隔性薄膜，防止药品受潮或氧化。
航空航天
热防护涂层：在发动机叶片或航天器表面沉积陶瓷薄膜（如氧化钇稳定氧化锆），承受高温环境。
隐身涂层：沉积吸波材料薄膜，降低雷达反射截面积，实现隐身效果。
